вытяжная решетка

вытяжная решетка



вытяжная решетка
-
[Интент]

Места удаления воздуха из помещения определяются таким образом, чтобы предотвратить непосредственное попадание приточных струй в вытяжные отверстия, «короткое замыкание», и обеспечить вентиляцию помещения. Не секрет, что зачастую недостаточная вентиляция помещения обусловлена тем фактом, что приточный воздух удаляется из помещения прежде, чем успевает его проветрить. По этой причине там, где возможно, рекомендуется располагать вытяжные устройства на достаточном расстоянии от приточных. Если в помещении приточные устройства установлены в потолке или стенах, наилучшее место для размещения вытяжных решеток – в цокольной части стен. Располагать решетки следует с одинаковым шагом. Таким образом обеспечивается равномерная вентиляция и предотвращается образование сквозняков и застойных зон. В случае, если вытяжка осуществляется вблизи рабочего места, скорость воздушного потока не должна превышать 1,5 м/с.


4812


Наиболее распространенные вытяжные решетки, устанавливаемые в стенах, – квадратные или прямоугольные – изготавливаются из стали или анодированного алюминия и представляют собой простую сетку квадратной формы или горизонтальные жалюзи, имеющие наклон 45° (рис. 6). Шаг между жалюзи 30, 50 или 100 мм. Размеры решеток варьи-руются от 200 х 100 мм до 1 500 х 700 мм. Решетки могут оснащаться сетками против грызунов и регулирующими заслонками, воздушными фильтрами для забора рециркуляционного воздуха.

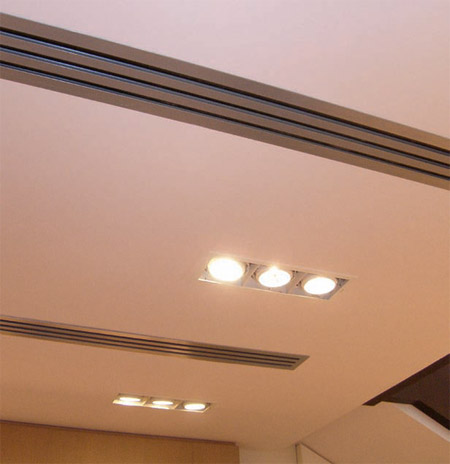

Если в помещении установлены напольные ВР, вытяжные решетки лучше всего расположить в потолке. Для вытяжных ВР, установленных в потолке, можно использовать ВР, которые внешне похожи на приточные, но не имеют регулировочных устройств. Соответственно, вытяжные ВР могут быть линейными, круглыми, квадратными или прямоугольными. Расстояние между ними и приточными ВР должно быть больше, чем дальнобойность приточной струи. Если для притока используются ВР, формирующие закрученные струи, то правило дальнобойности приточной струи не действует. У таких ВР дальнобойность струи имеет иное, нежели у традиционных ВР, значение в силу иной траектории движения воздушного потока. Как правило, рекомендуемое минимальное расстояние между притоком и вытяжкой от 1,2 до 1,5 м.

4813

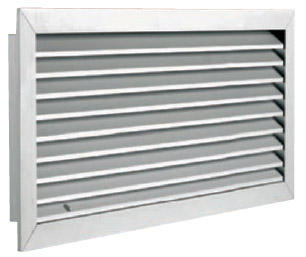

Рисунок 6.
Вытяжная решетка с горизонтальными жалюзи

Перевод с итальянского С. Н. Булекова.
Научное редактирование выполнено вице-президентом НП «АВОК» Е. О. Шилькротом и В. Н. Посохиным, заведующим кафедрой ТГВ Казанского государственного архитектурно-строительного университета (КГАСУ)
[http://www.abok.ru/for_spec/articles.php?nid=4324]

Тематики

  • вентиляция в целом


Справочник технического переводчика. – Интент. 2009-2013.
